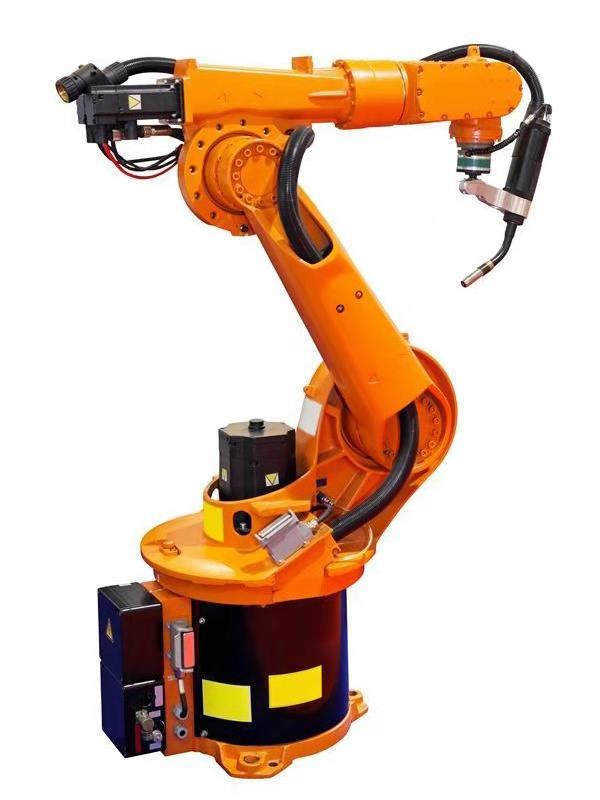

焊接机器人中点焊机器人的焊钳分类
点焊机器人焊钳从用途上可分为 C 形和 X 形两种。 C 形焊钳用于点焊垂直及近于垂直倾斜位置的焊缝： X 形焊钳则主要用于点焊水平及近于水平倾斜位置的焊缝。
从阻焊变压器与焊钳的结构关系上可将焊钳分为分离式、内藏式和一体式 3 种形式。
a.分离式焊钳
该焊钳的特点是阻焊变压器与钳体相分离，钳体安装在机器人手臂上，而焊接变压器悬挂在机器人的上方，可在轨道上沿着机器人手腕移动的方向移动，二者之间用二次电缆相连。其优点是减小了机器人的负载，运动速度高，价格便宜。
分离式焊钳的主要缺点是需要大容量的焊接变压器，电力损耗较大，能源利用率低。此外，粗大的二次电缆在焊钳上引起的拉伸力和扭转力作用于机器人的手臂上，限制了点焊工作区间与焊接位置的选择。分离式焊钳可采用普通的悬挂式焊钳及阻焊变压器。但二次电缆需要特殊制造，一般将两条导线做在一起，中间用绝缘层分开，每条导线还要做成空心的，以便通水冷却。此外，电缆还要有一定的柔性。
b.内藏式焊钳
这种结构是将阻焊变压器安放到机器人手臂内，使其尽可能地接近钳体，变压器的二次电缆可以在内部移动。当采用这种形式的焊钳时，必须同机器人本体统一设计，如 Cartesian 机器人就采用这种结构形式。另外，极坐标或球面坐标的点焊机器人也可以采取这种结构。其优点是二次电缆较短，变压器的容量可以减小，但是使机器人本体的设计变得复杂。
c.一体式焊钳
所谓一体式就是将阻焊变压器和钳体安装在一起，然后共同固定在枫器人手臂末端的法兰盘上。其主要优点是省掉了粗大的二次屯缆及悬挂变压器的工作架，直接将焊接变压器的输出端连到焊钳的上下机臂上，另一个优点是节省能量。例如，输出电流 12000A ，分离式焊钳需 75kVA 的变压器，而一体式焊钳只需 25kVA 。一体式焊钳的缺点是焊钳重量显著增大，体积也变大，要求机器人本体的承载能力大于 60kg 。此外，焊钳重量在机器人活动手腕上产生惯性力易于引起过载，这就要求在设计时，尽量减小焊钳重 心与机器人手臂轴心线间的距离。
阻焊变压器的设计是一体式焊钳的主要问题，由于变压器被限制在焊钳的小空间里，外形尺寸及重量都必须比一般的小，二次线圈还要通水冷却。目前，采用真空环氧浇铸工艺，已制造出了小型集成阻焊变压器。例如 30kVA 的变压器，体积为 325x135~125mm3 ，重量只有18kg。
d.逆变式焊钳
点焊机器人焊钳从用途上可分为 C 形和 X 形两种。 C 形焊钳用于点焊垂直及近于垂直倾斜位置的焊缝： X 形焊钳则主要用于点焊水平及近于水平倾斜位置的焊缝。
从阻焊变压器与焊钳的结构关系上可将焊钳分为分离式、内藏式和一体式 3 种形式。
a.分离式焊钳
该焊钳的特点是阻焊变压器与钳体相分离，钳体安装在机器人手臂上，而焊接变压器悬挂在机器人的上方，可在轨道上沿着机器人手腕移动的方向移动，二者之间用二次电缆相连。其优点是减小了机器人的负载，运动速度高，价格便宜。
分离式焊钳的主要缺点是需要大容量的焊接变压器，电力损耗较大，能源利用率低。此外，粗大的二次电缆在焊钳上引起的拉伸力和扭转力作用于机器人的手臂上，限制了点焊工作区间与焊接位置的选择。分离式焊钳可采用普通的悬挂式焊钳及阻焊变压器。但二次电缆需要特殊制造，一般将两条导线做在一起，中间用绝缘层分开，每条导线还要做成空心的，以便通水冷却。此外，电缆还要有一定的柔性。
b.内藏式焊钳
这种结构是将阻焊变压器安放到机器人手臂内，使其尽可能地接近钳体，变压器的二次电缆可以在内部移动。当采用这种形式的焊钳时，必须同机器人本体统一设计，如 Cartesian 机器人就采用这种结构形式。另外，极坐标或球面坐标的点焊机器人也可以采取这种结构。其优点是二次电缆较短，变压器的容量可以减小，但是使机器人本体的设计变得复杂。
c.一体式焊钳
所谓一体式就是将阻焊变压器和钳体安装在一起，然后共同固定在枫器人手臂末端的法兰盘上。其主要优点是省掉了粗大的二次屯缆及悬挂变压器的工作架，直接将焊接变压器的输出端连到焊钳的上下机臂上，另一个优点是节省能量。例如，输出电流 12000A ，分离式焊钳需 75kVA 的变压器，而一体式焊钳只需 25kVA 。一体式焊钳的缺点是焊钳重量显著增大，体积也变大，要求机器人本体的承载能力大于 60kg 。此外，焊钳重量在机器人活动手腕上产生惯性力易于引起过载，这就要求在设计时，尽量减小焊钳重 心与机器人手臂轴心线间的距离。
阻焊变压器的设计是一体式焊钳的主要问题，由于变压器被限制在焊钳的小空间里，外形尺寸及重量都必须比一般的小，二次线圈还要通水冷却。目前，采用真空环氧浇铸工艺，已制造出了小型集成阻焊变压器。例如 30kVA 的变压器，体积为 325x135~125mm3 ，重量只有18kg。
d.逆变式焊钳
这是电阻焊机发展的一个新方向。目前，国外已经将装有逆变式焊钳的点焊机器人用于汽车装焊生产线上，我国对此正在进行研究。
