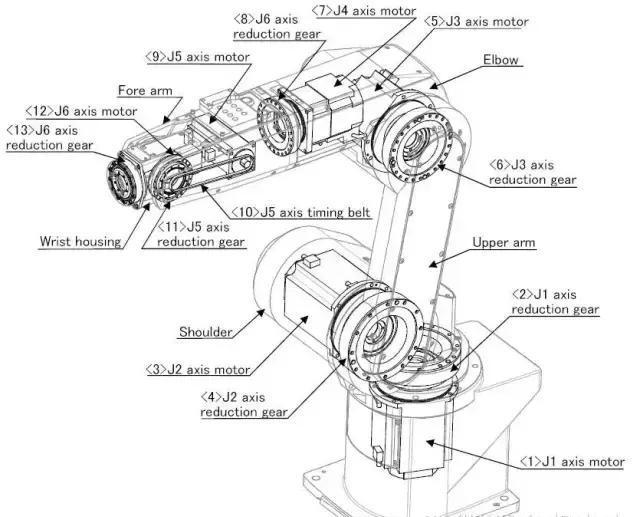

常见的六轴关节机器人的机械结构如图所示:
六个伺服电机直接通过谐波减速器、同步带轮等驱动六个关节轴的旋转，注意观察一、二、三、四轴的结构，关节一至关节四的驱动电机为空心结构，关节机器人的驱动电机采用空心轴结构应该不常见，空心轴结构的电机一般较大。
采用空心轴电机的优点是：机器人各种控制管线可以从电机中心直接穿过，无论关节轴怎么旋转，管线不会随着旋转，即使旋转，管线由于布置在旋转轴线上，所以具有较小的旋转半径。
此种结构较好的解决了工业机器人的管线布局问题。对于工业机器人的机械结构设计来说，管线布局是难点之一，怎样合理的在狭小的机械臂空间中布置各种管线（六个电机的驱动线、编码器线、刹车线、气管、电磁阀控制线、传感器线等），使其不受关节轴旋转的影响，是一个值得深入考虑的问题。
